U型管式
广东捷朗热能 U型管壳式换热器 管式冷凝器
2026-06-09 08:560
视频
信息概况
-
价格：面议
-
品牌：捷朗热能
-
生产厂家：广东捷朗热能科技有限公司
-
产地：广州市黄埔区环岭路19号
-
按需定制：是
-
起订：1台
-
发货：15天内
产品详情

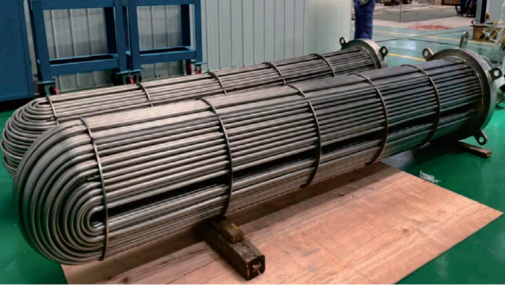

U 型管壳式换热器属于管壳式换热器经典机型，管束全部弯制成 U 型结构，两端固定在同一块管板上，管束可自由伸缩，彻底解决高温温差产生的热膨胀应力，耐温耐压、结构稳固、故障率低，是高温、高压、大温差工况首选换热设备。

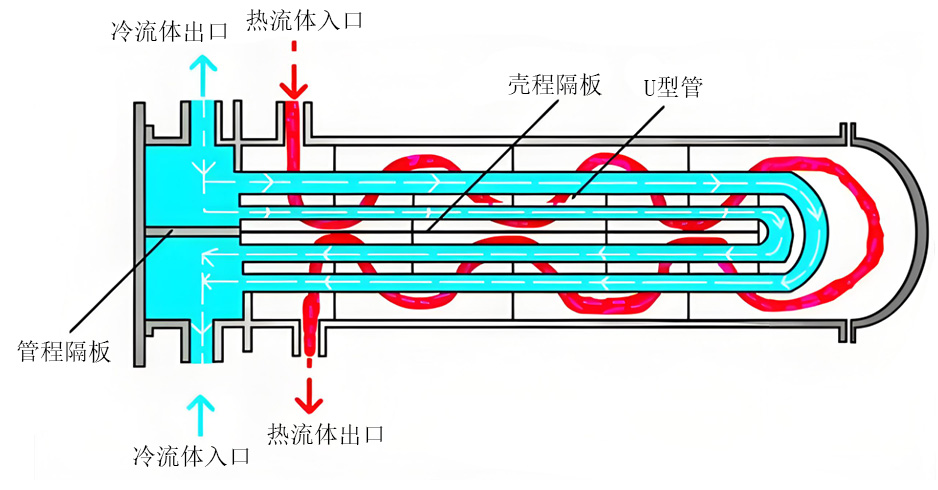

产品结构与工作原理
由壳体、U 型换热管束、管板、折流板、管箱、进出口接管等组成。一种介质走管内 U 型通道流动，另一种介质在壳程横掠管束流动，通过管壁进行间壁式热量交换；U 型管束一端固定、一端自由，受热可自行伸缩，无需增设膨胀节，结构简单紧凑。
核心优势
耐高温大温差：管束自由伸缩，无惧冷热温差应力，适合高温烟气、蒸汽、高温工艺流体换热。
高压工况适配：整体结构刚性强，承压能力高，适合工业高压系统长期运行。
不易泄漏、运行稳定：只有一块管板，密封接点少，泄漏风险远低于浮头式、固定管板式。

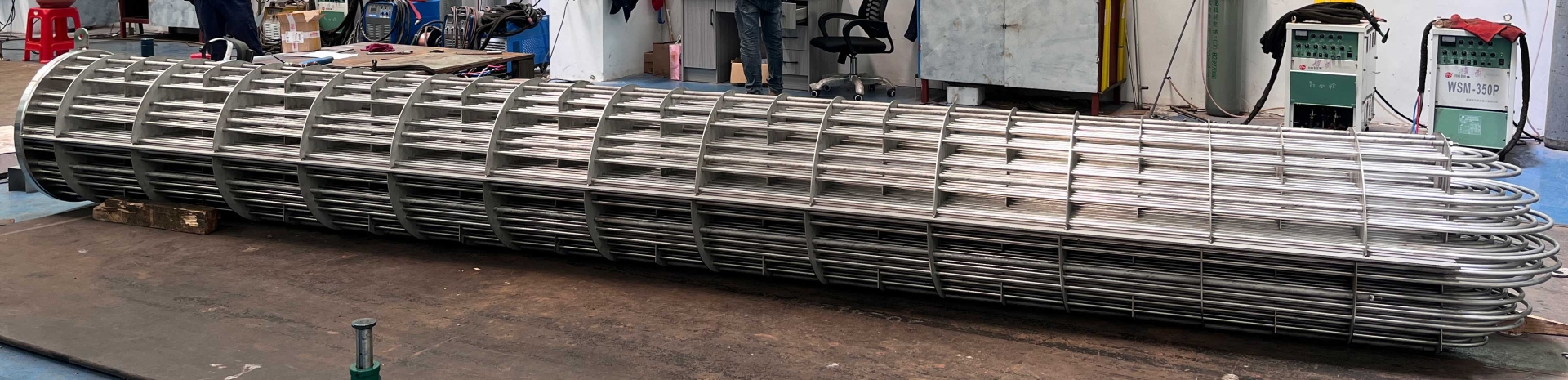

维护方便：管束可抽出清洗壳程外侧结垢，管程通畅不易堵塞。
占地小、寿命长：零部件少、无浮动密封易损件，后期维护成本低。
适用场景
锅炉烟气余热回收、化工工艺冷热交换、电力电站冷却冷凝、制药高温工况、石油能源、高温热水换热、工业窑炉烟气降温余热回收等。
常用配置参数
结构形式：U 型管壳式
设计压力：0.6～10.0MPa
设计温度：-20℃～450℃
材质可选：碳钢、304/316L 不锈钢、双相钢、钛材
换热面积：可按需定制
适用介质：高温烟气、蒸汽、循环水、油品、腐蚀性工艺流体
