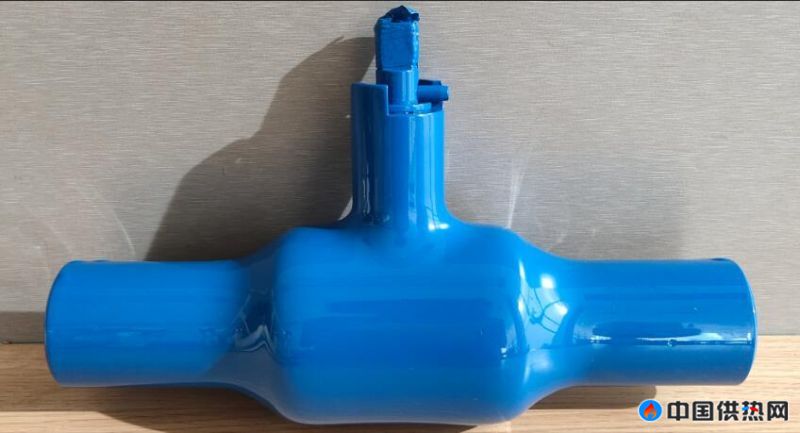

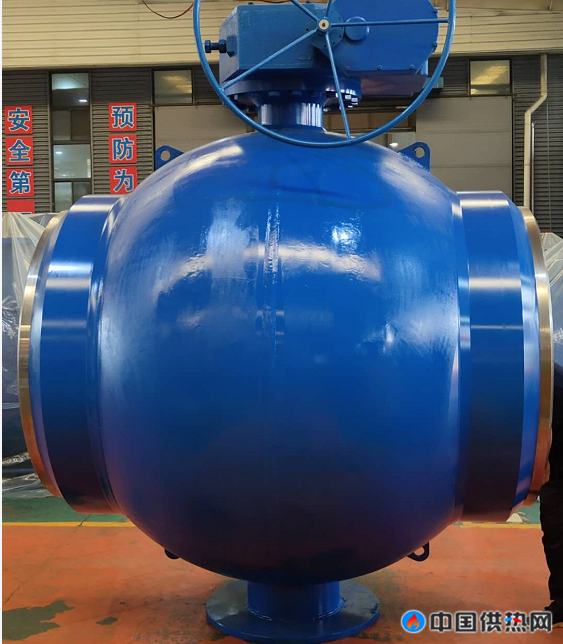

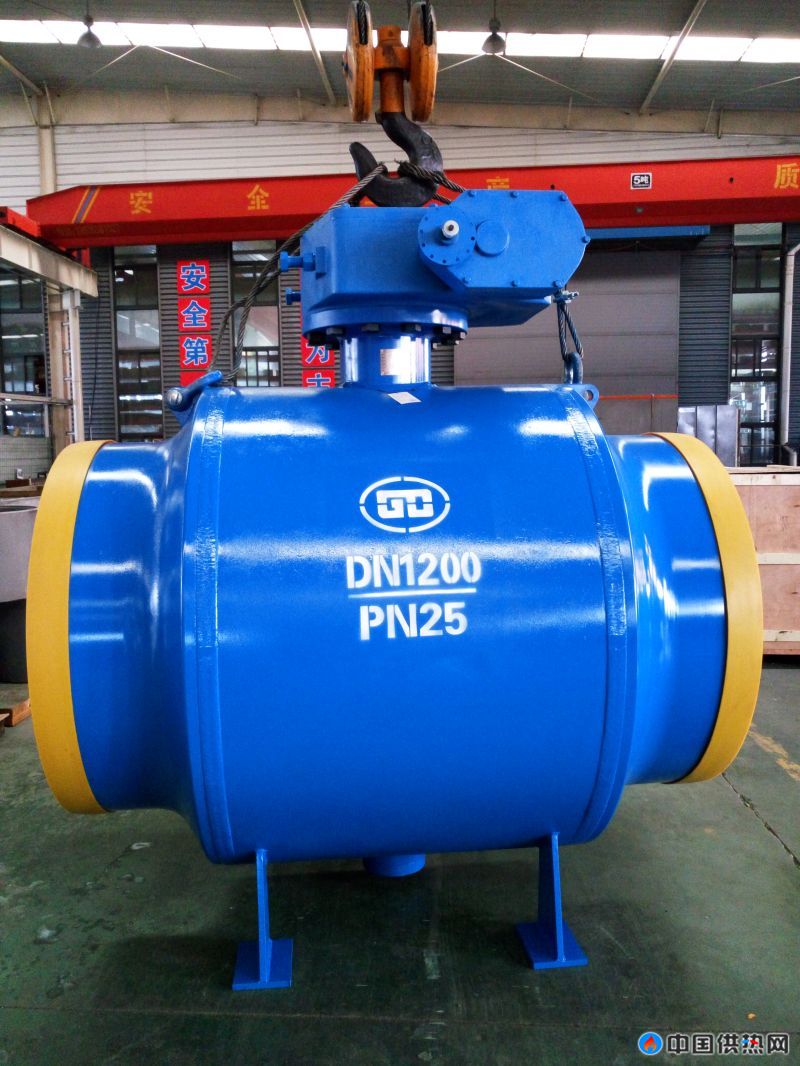

光德全焊接球阀设计结构成熟、选材精良、工艺先进，阀门无外漏、可靠性强、安全度高、使用寿命长。广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道系统。

直埋式全焊接球阀直接埋设于地下，不需要高大型阀门井，大幅减少工程造价及施工时间。同时，可地上操作阀门，提高了操作安全性。

全焊接球阀可长期可靠运行，在正常操作使用情况下，使用寿命可达30年以上。

性能特点

1、 阀门整体采用全焊接设计，免除常规螺栓连接阀盖，确保任何工况下均无
潜在的阀盖连接泄漏危险。
2、球体、阀杆均使用高性能不锈钢材料，耐腐蚀性好，密封材料为氟橡胶
. ( FPM)和碳化特氟隆(PTFE+C)，具有强度高、耐高温高压、耐腐蚀性等特
点。阀体材料使用和管道相同的高强度碳钢，不会出现应力不均，也不会由于地震
及车辆经过地面时而产生变形，管道耐老化，也可根据客户需要选择法兰等其他连
接方式。
3、球体的加工过程有先进的计算机检测测跟踪检测，所以球体的加工精度非常高。
4、阀杆采用防爆出设计，使用更安全。
5、与同类行业的同种规格产品相比，阀体设计更小外型更美观。

技术参数

设计标准: GB/T 12237，GB/T 37827，API6D ISO 5208、API 598
连接方式:焊接、法兰
公称尺寸: DN15—DN1400
驱动方式:电动、手动、气动、齿轮驱动等
压力等级: PN16- -PN63
检验标准: GB/T 13927、GB/T 26480、GB/T 37827.
适用温度: -29度—+180度

使用说明

1手轮(或手柄)顺时针旋转为关闭阀门,逆时针旋转为打开阀门。

2蜗轮传动机构中全开/全关状态为指针指向 OPEN/CLOSE(或SHUT)位置且

转动手轮至无法转动时。

3由蜗轮转动操作的阀门,蜗轮上有两颗限位螺栓,用以限定全开/全闭的位置出厂前已调试完毕,请勿随意调试!

4阀门在系统运行过程中必须全开或全闭,不得作为流量调节使用,严禁阀门处于半开半闭状态时间超过5min。

采购须知

A、若订货前还未选定型号，请向我们提供您的使用参数:

1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式

B、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购

C、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参

数，由我们光德流控技术员为您审核把关。
