一、产品概述

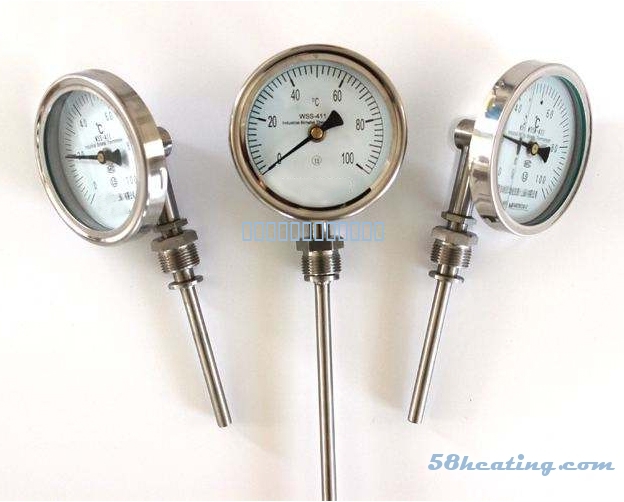

WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+600℃范围内液体、蒸汽和气体介质温度，双金属温度计结构形式分：径向、轴向、万向图1所示，不同的结构安装是不一样的。
二、主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。
三、工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
四、技术参数
1、标度盘公称直径：60mm，100mm，150mm
2、精度等级：1.0，1.5
3、热响应时间：≤40S
4、防护等级：IP55
5、角度调整误差：角度调整误差应不超过其量程的1.0%
6、回差：双金属温度计回差应不大于基本误差限的******值
7、重复性：双金属温度计重复性极限范围应不大于基本误差限******值的1/2
五、测温范围
| 测量范围℃ | 适用范围 | |
| 工业、商业 | 实验室、小型 | |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～50 | √ | √ |
| 0～100 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
| 0～600 | √ | √ |
六、外形尺寸
| 形式 | A | B | C | E | L | d |
| 轴向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 |
Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 径向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 万向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
七、选型编码
| 系列号 | WSS | 双金属温度计 | |||||||||
| 表盘公称直径 | -3 | Φ60 | |||||||||
| -4 | Φ100 | ||||||||||
| -5 | Φ150 | ||||||||||
| 表盘形式 | 0 | 轴向（直型） | |||||||||
| 1 | 径向（角型） | ||||||||||
| 2 | 135°向（钝角型） | ||||||||||
| 8 | 万向（可调角型） | ||||||||||
| 安装固定形式 | 0 | 无固定装置 | |||||||||
| 1 | 可动外螺纹 | ||||||||||
| 2 | 可动内螺纹 | ||||||||||
| 3 | 固定螺纹 | ||||||||||
| 4 | 固定法兰 | ||||||||||
| 5 | 卡套螺纹 | ||||||||||
| 6 | 卡套法兰 | ||||||||||
| 保护形式 | - | 普通型 | |||||||||
| W | 防护型 | ||||||||||
| F | 防腐型 | ||||||||||
八、型号及规格
轴向型双金属温度计
| 型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
| D | L | |||||
| WSS-300 | -40～+80 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ60 | 75 100 150 200 300 400 500 750 1000 |
无固定装置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可动外螺纹 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可动内螺纹 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺纹 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法兰 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺纹 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | |||||
| WSS-406 | Φ100 | 卡套法兰 | ||||
| WSS-506 | Φ150 | |||||
径向型双金属温度计
| 型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
| D | L | |||||
| WSS-310 | -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ60 | 75 100 150 200 300 400 500 750 1000 |
无固定装置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可动外螺纹 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可动内螺纹 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺纹 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法兰 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺纹 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | |||||
| WSS-416 | Φ100 | 卡套法兰 | ||||
| WSS-516 | Φ150 | |||||
万向型双金属温度计
| 型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
| D | L | |||||
| WSS-480 | -40～+80 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ100 | 75 100 150 200 300 400 500 750 1000 |
无固定装置 |
| WSS-580 | Φ150 | |||||
| WSS-481 | Φ100 | 可动外螺纹 | ||||
| WSS-581 | Φ150 | |||||
| WSS-482 | Φ100 | 可动内螺纹 | ||||
| WSS-582 | Φ150 | |||||
| WSS-483 | Φ100 | 固定螺纹 | ||||
| WSS-583 | Φ150 | |||||
| WSS-484 | Φ100 | 固定法兰 | ||||
| WSS-584 | Φ150 | |||||
| WSS-485 | Φ100 | 卡套螺纹 | ||||
| WSS-585 | Φ150 | |||||
| WSS-486 | Φ100 | 卡套法兰 | ||||
| WSS-586 | Φ150 | |||||
135°向型双金属温度计
| 型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
| D | L | |||||
| WSS-420 | 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 |
1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
Φ100 | 75 100 150 200 300 400 500 750 1000 |
无固定装置 |
| WSS-520 | Φ150 | |||||
| WSS-421 | Φ100 | 可动外螺纹 | ||||
| WSS-521 | Φ150 | |||||
| WSS-422 | Φ100 | 可动内螺纹 | ||||
| WSS-522 | Φ150 | |||||
| WSS-423 | Φ100 | 固定螺纹 | ||||
| WSS-523 | Φ150 | |||||
| WSS-424 | Φ100 | 固定法兰 | ||||
| WSS-524 | Φ150 | |||||
| WSS-425 | Φ100 | 卡套螺纹 | ||||
| WSS-525 | Φ150 | |||||
| WSS-426 | Φ100 | 卡套法兰 | ||||
| WSS-526 | Φ150 | |||||
备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
