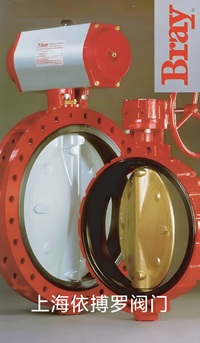

美国Bray 博雷衬胶蝶阀 36H 系列技术规格
尺寸范围 NPS 24 至 60 / DN 600 至 1500
阀体材料 球墨铸铁
温度范围 -20°F 至 250°F（-29°C 至 121°C）
阀杆材料 17-4 PH 不锈钢
最大许用操作压力 232 psi（16 巴） 终端服务：150 psi (10 巴)
阀座材料 乙丙橡胶 EPDM、丁晴橡胶 BUNA-N
密封等级 双向气泡级密封
阀板材料 尼龙 NDI 涂层球墨铸铁、316 不锈钢
阀体类型 全法兰式
法兰标准 ASME B16.1 125 级、 ASME B16.5 150 级、 ASME B16.47
测试标准 MSS SP-61、API 598、EN 12266-1
认证 ATEX、NSF 61/372、PED、PE(S)R、SIL
结构长度 API 609 A 类、EN 558 20 系列
应用 高压、暖通空调、终端服务
Bray 博雷衬胶蝶阀 36H 系列特点和优势

Bray 博雷阀门控制很自豪能提供一系列质量卓越、能满足当今加工行业要求的高压手动蝶阀。36H 系列大直径双法兰式衬胶蝶阀专为终端服务设计，并按照 ASME 125/150 级以及 PN16 法兰标准进行钻孔和安装。

Bray 博雷衬胶蝶阀 36H 系列

阀门类型：

Bray 博雷 36H 系列双法兰或经认证的同等型号。

阀体：

• 应为一体式双法兰设计。

• 每个国际法兰的法兰孔钻孔指定的标准。

• 配有上下青铜阀杆轴承吸收执行器侧推力和最小化摩擦扭矩。

• 配备外部可调阀杆允许包装调整的包装系统无需卸下执行器。

阀板：

• 金属盘上的圆盘边缘和轮毂应球形加工和手工抛光最小扭矩和最大密封能力。

阀杆：

• 应为一体式设计

• 阀杆应设有防吹出阀杆保留系统，以确保完全保留在不太可能发生的内部阀干事件中失败。

阀座：

• 应为榫槽粘合座椅，带主轮毂密封和模制法兰 O 形圈适用于焊颈和滑入式法兰。

• 座椅应完全封装车身将其与管路介质隔离，无法兰需要垫圈。

测试：

• 阀门应测试到额定值的 110%压力。

批准和认证：

• CE/PED 认证

• NSF/ANSI 61-2008 认证（饮用水）

• SIL 认证
