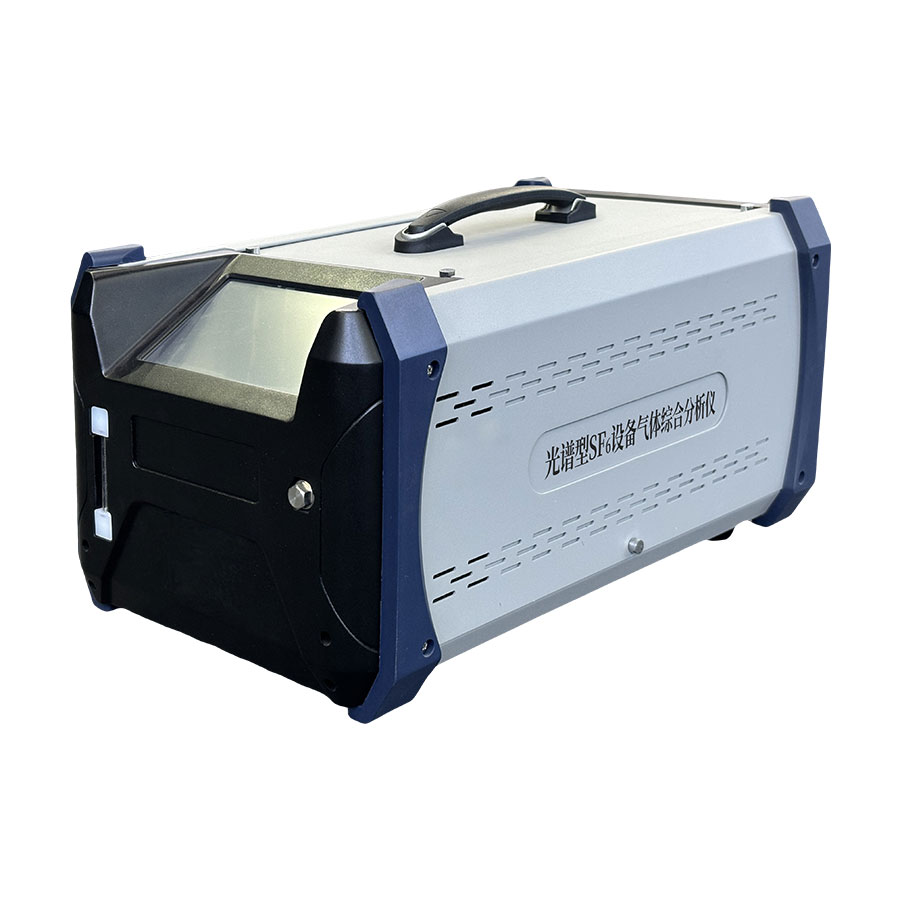

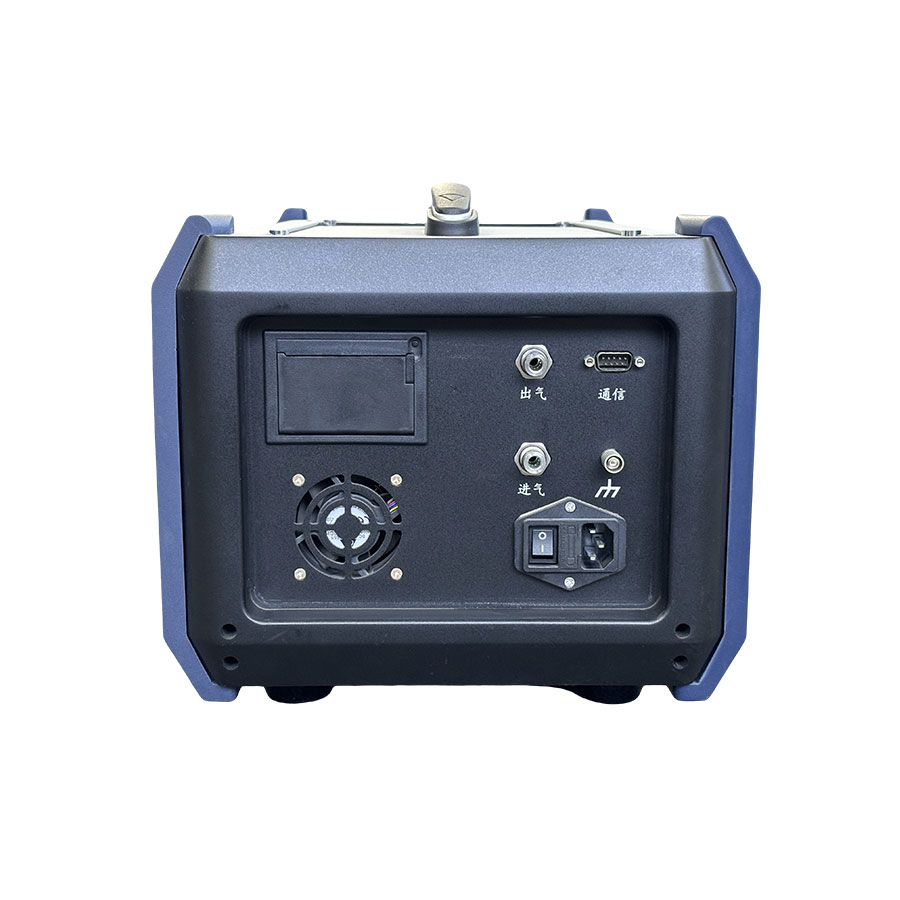

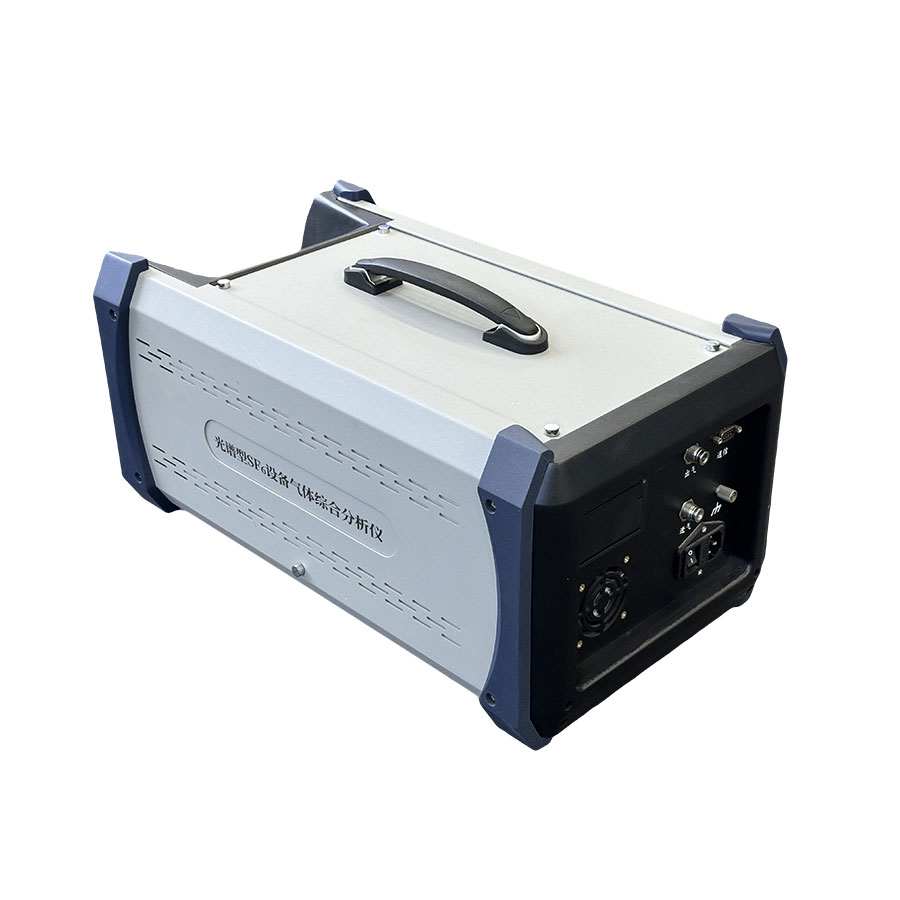

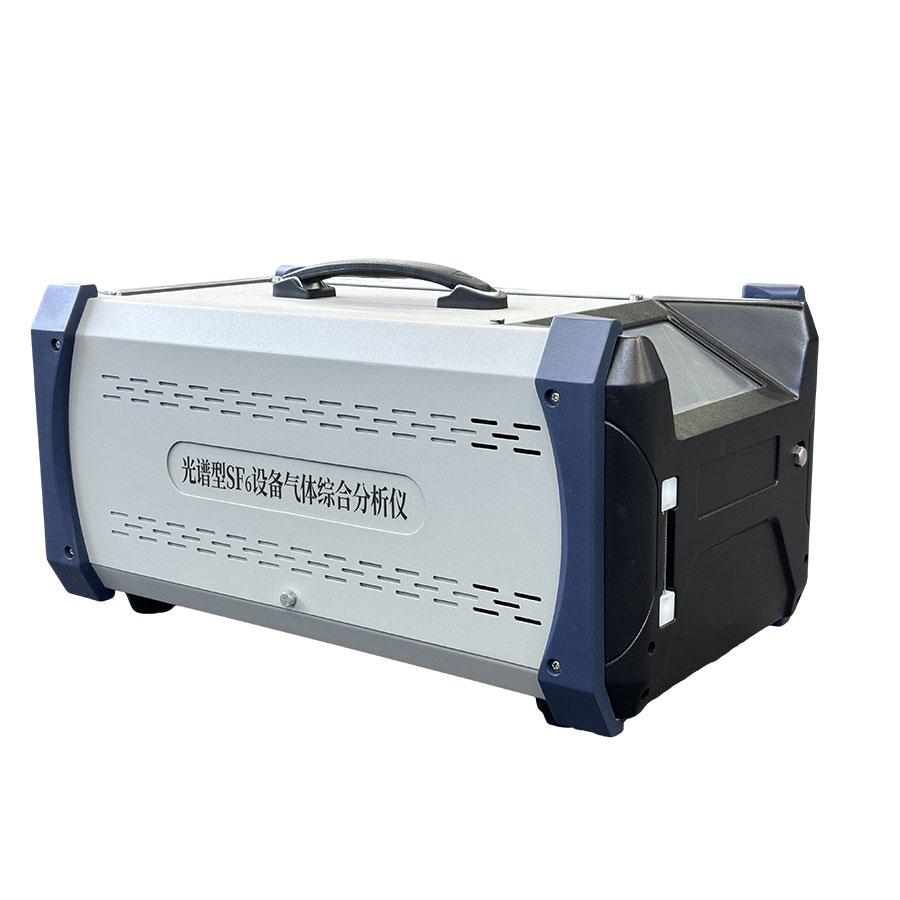

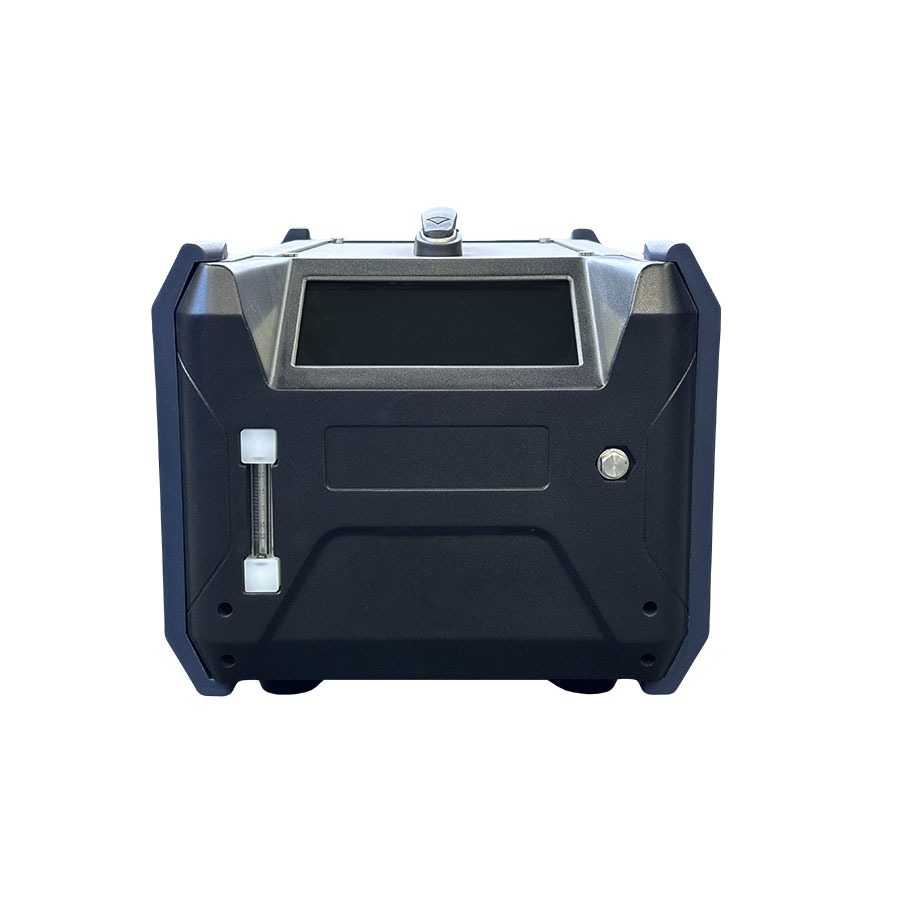

光谱型SF6设备气体综合分析仪 GW-6000-供热设备供货-中能供热网

产品特性

选取吸收更强的气体吸收波段，更好的检测效果和精度。
长光程光学检测技术，光程2米以上，真正实现0.1ppm 直测，非算法拟合。
SO2和H2S采用改进型紫外差分光谱（DOAS），与传统的技术相比，测量精度不受水分和粉尘影响。
CO采用红外波长滤波技术（GFC）搭配长光程气室（L-Cell），更低的检出限更好的抗干扰性能。
光源采用高稳定性脉冲氙灯或者脉冲直流红外光源，仪器具有更长的寿命。
模块化设计，光源、光谱仪、核心电路、气体室、传感器等采用模块化设计，可靠性高、可扩展性好、维护方便。

技术指标

检测组分	SO2、H2S		CO		湿度		纯度
检测原理	紫外差分吸收DOAS		波长滤波红外GFC		激光微水		热导
量程	（0~100）ppm		（0~500）ppm		（0~1650）ppm		（0~100）%
示值误差	0～10	≤±1ppm	0～50	≤±1.5ppm	0~500	≤15ppm	≤±0.3% （体积分数）
	10~100	≤±5.0%	50~500	≤±4.0%	500~1650	≤±3.0%
重复性	0～10	≤0.3ppm	0～50	≤1.5ppm	连续3次测量值偏差	≤2.0%	≤0.2%（RSD）
	10~100	≤2.0%	50~500	≤3.0%
最小检测量	≤0.5ppm		≤0.5ppm		≤5ppm		≤0.1%
响应时间	＜60s		＜60s		＜60s		＜60s
采样方法	抽取式
气体流量	500mL/min
预热时间	30min

注：详细指标数据见出厂测试报告。

技术原理

当光束通过待测气体时，这些气体分子对特定波长的光谱有吸收作用，并且其吸收关系服从朗伯比尔吸收定律。通过测量窗和对比窗的光强，可以计算出待测气体的浓度。

波长滤波红外GFC
进口红外光源提供长期稳定的红外光，能够满足红外气体吸收池的气体测量；高灵敏的探测器配合精心定制的、具有极强选择性的两片滤波片，选择特定波长光照射到达探测器，从而输出带有浓度信号的电压波形，提供微处理器采集和计算、校准，获得浓度信号，通过数字信号输出。同时，自动补偿因光源强度的改变，或光学器件受污染所带来的影响。

紫外差分吸收DOAS
其基本原理是利用气体分子对光线的差分吸收。在紫外和近紫外附近，分子的吸收光谱主要是由分子或原子的电子跃迁引起的，该吸收光谱包括慢变的宽带吸收和快变的窄带吸收,去除宽带吸收剩下窄带吸收后，通常称这个窄带吸收为差分吸收，对应的吸收截面为差分吸收截面。比较被测气体的差分吸收光谱和差分吸收截面，用最小二乘法拟合，可以计算出被测气体的浓度。

应用场景

煤矿电力 -SF6分解产物检测

武汉敢为科技有限公司
